конструкции отопителных печей

Для пожарной безопасности пол 2 перед топливником 3 покрывается металлическим листом 11. Он предохраняет пол от возгорания при случайном выпадении из топливника и поддувала горящих частей дров, угля и шлака. Для сжигания 1 кг сухих дров требуется подавать в топливник 6,9-7,2 м3 воздуха, при сжигании каменного угля

При сгорании в топливнике 3 дров дверца 6 в поддувальном канале открыта и через нее поступает внутренний воздух.

Через дверку 7 топливник загружается дровами и средствами ускорения начала горения дров. Такими средствами наиболее часто являются березовая кора и тонко отщипанные сухие полоски дерева (лучина). Для создания тяги и протекания процесса горения открывается заслонка 8, которая устанавливается в конце многоходовых кирпичных каналов (газоходов) на вертикальном канале 10, соединенном с вертикальной дымовой трубой (на рис. 1 не показана).

Канал 5 имеет регулируемую дверцу 6, степенью открытия которой регулируется поступление воздуха к топливнику 3 и соответственно процесс горения топлива (обычно дров и реже - каменного угля). Часто канал 5 с регулируемой дверцей 6 называют «поддувалом».

На фундаменте 1 производится кладка кирпичей конструкции комнатной отопительной печи. Над полом дотапливаемого помещения в кирпичной кладке устраивается топливник 3, нижняя часть которого имеет чугунную решетку 4, располагаемую над каналом 5 поступления воздуха, необходимого для горения топлива.

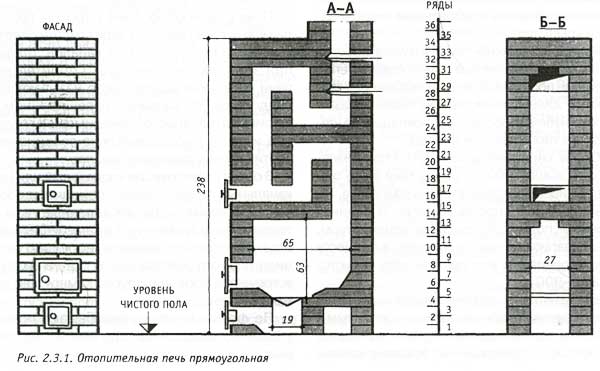

Рисунок 1. Конструкция комнатной отопительной печи: 1 - фундамент в земле; 2 - пол квартиры; 3 - топливник печи; 4 - чугунная решетка; 5 - канал поступления воздуха для горения топлива; 6 - дверца регулирования поступления воздуха в топливник печи; 7 - дверка топливника для загрузки дров; 8 - заслонка регулирования выброса дымовых газов; 9 - многоходовые каналы в кирпичной кладке печи для прохода горячих дымовых газов; 10 - вертикальный канал в кирпичной кладке, заканчивающийся дымовой трубой над крышей дома; 11 - предохранительный металлический лист

На рис. 1 представлена конструктивная схема комнатной отопительной печи.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ОТОПИТЕЛЬНЫХ ПЕЧЕЙ
